並列スイッチ

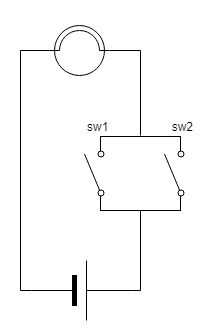

論理和 OR次に、スイッチを並列に入れてみよう(右図)


今度は、片方のスイッチを ON にしただけで、電気の通り道が出来上がり、電球が点く。

もちろん両方のスイッチを ON にしても電球は点く。どちらも OFF の時だけ、点かない。


今度は、sw1 + sw2 = 電球、という式にしてみよう。


0 + 0 = 0

0 + 1 = 1

1 + 0 = 1

1 + 1 = 1


…おしい。上の3つの状態は、足し算回路になっている。

でも、一番最後だけ、足し算にはなっていない。


十進数では、1 + 1 = 2 だ。しかし、2進数に 2 という数字はない。

だから、繰り上がって 1 + 1 = 10 にならないといけない。


しかし、電球は1つしかないので、繰り上がりを表現することはできない。


まぁ、「だいたい」足し算を表現できた。

せめて、最後を「特別扱い」だと伝える方法があれば、足し算できたといってもいいんじゃないかな。


というわけで、最後の状態の時だけ、「特別扱い」だと教えてくれる回路が欲しい。

この回路は、実はすでに知っている。先ほどの掛け算回路が、スイッチが両方 ON の時だけ、電球を光らせてくれるんだ。


「特別扱い」でないときは、答えをそのまま信じよう。

「特別扱い」の時は、繰り上がりが起こって答えは 10 だ、と考えよう。


というわけで、2つの回路を組み合わせれば、若干おかしいながら、足し算回路が出来上がった。


3路スイッチ

排他的論理和 XORちょっと変わったスイッチで、3路スイッチというものがある。


ON / OFF するのではなくて、2つの電線のどちらに電気を流すか選べる。

これを2つ組み合わせると、ちょっと面白いことができる。

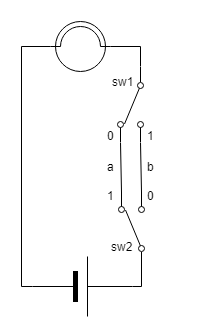

右図を見てほしい。a b 2本ある電線に、sw1 sw2 でどちらを使うか選べる。

図の状態では、どちらも a を選んでいるため、回路が出来上がって電球が点く。


この回路は、2つのスイッチの、どちらを操作しても、操作するたびに回路全体の ON / OFF が切り替わる。


仕組みがどうなっているかは知らなくても、みんな身近に使っているはずだ。

階段の上と下とか、長い廊下の両端とかで、どちらでも電灯を ON / OFF できるのはこの仕組みを使っている。


ここまで、スイッチは ON なら 1 、OFF なら 0 、としてきた。

でも、3路スイッチには ON / OFF はない。a b どちらの電線を使うか、というだけだ。


ここで、少し変則的な定義をしたい。


sw1 は、 a を 0 、b を 1 とする。

sw2 は、 a を 1 、b を 0 とする。


定義が逆になっているのだけど、つまりは、「0 と 1 の組み合わせだけ電気が流れる」ようにしたい。

両方 0 とか両方 1 の場合は、回路が作られず、電気は流れない。


また、sw1 + sw2 = 電球、という式にしてみよう。


0 + 0 = 0

0 + 1 = 1

1 + 0 = 1

1 + 1 = 0


先ほどの、並列回路との違いは最後の行だけだ。1 + 1 = 0 になっている。

答えは 10 なので、やっぱり計算式としては間違えている。


だけど、ここが 1 になってしまうよりは、よっぽど「正しい」んだ。

答えの 10 のうち、「下の桁」の 0 を正しく表現しているから。


先ほど、掛け算回路が「この計算式がおかしい」ことを示すのに使える、と書いた。

おかしい理由は「桁上りが起きた」からだし、桁上りが起きたときに電球が点くのであれば、それはつまり「上の桁」を示している。


というわけで、直列スイッチ(掛け算)回路と、3路スイッチの回路を組み合わせれば、答え2桁を正しく表示できる。


今度こそ、足し算回路の完成だ。
